镀镍铜芯聚四氟乙烯绝缘 ( 轻型 ) 电线电缆

镀镍铜芯聚四氟乙烯绝缘 ( 轻型 ) 电线电缆 GJB 773A/2A-2000 GJB 773A/4A-2000 、 FF4-3 、 FF4-3Q 系列

型号

产品名称

用途

绝缘材质

颜色

导体长期允许 工作温度 / ℃

额定电压
V

标称截面
mm2

FF4-3

FF4-3Q

镀镍铜芯 PTFE 绝缘 ( 轻型 ) 电线电缆

适用于交流额定电压 250V 及以下的飞机布线、电器、电讯设备和仪器仪表线路。



PTFE





-65 ~ +260



600





Q 型为 250v

0.035 ~ 1



FF4P31-3

FF4P31-3Q

镀镍铜芯 PTFE 绝缘镀镍铜丝编织屏蔽 ( 轻型 ) 电线电缆

FF4H9-3

FF4H9-3Q

镀镍铜芯 PTFE 绝缘 PFA 护套 ( 轻型 ) 电线电缆



FF4P31H9-3

FF4P31H9-3Q

镀镍铜芯 PTFE 绝缘镀镍铜丝编织屏蔽 PFA 护套 ( 轻型 ) 电线电缆

FF4P33H9-3

FF4P33H9-3Q

镀镍铜芯 PTFE 绝缘镀镍铜丝绕包屏蔽 PFA 护套 ( 轻型 ) 电线电缆



FF4H5-3

FF4H5-3Q

镀镍铜芯 PTFE 绝缘 PTFE 生带护套 ( 轻型 ) 电线电缆

FF4P31H5-3

FF4P31H5-3Q

镀镍铜芯 PTFE 绝缘镀镍铜丝编织屏蔽 PTFE 生带护套 ( 轻型 ) 电线电缆



FF4P33H5-3

FF4P33H5-3Q

镀镍铜芯 PTFE 绝缘镀镍铜丝绕包屏蔽 PTFE 生带护套 ( 轻型 ) 电线电缆



标称截面
mm2

美国线规
AWG

股数 / 线径
mm

成品电线外径
mm

导体电流电阻最大值
Ω/km

成品电线重量最大值
kg/km

0.035

32

7/0.08

0.56±0.05

578

0.89

0.055

30

7/0.10

0.61±0.05

363

1.14

0.08

28

7/0.12

0.69±0.05

250

1.59

0.15

25

19/0.10

0.79±0.05

138

2.25

0.2

24

19/0.12

0.91±0.05

92.0

3.36

0.4

21

19/0.16

1.07±0.05

52.5

4.79

0.6

19

19/0.20

1.27±0.05

32.1

7.19

0.75

18

19/0.23

1.49±0.05

24.3

9.29

1

17

19/0.26

1.55±0.05

20.0

11.1

1.2

16

19/0.28

1.91±0.05

16.4

14.9

1.5

15

19/0.32

2.19±0.05

12.6

18.5

2

14

19/0.36

2.29±0.05

9.84

23.2

2.5

13

37/0.30

2.72±0.08

7.37

31.5

3

12

37/0.32

2.82±0.08

6.50

36.3

4

11

37/0.37

3.41±0.08

4.83

46.9

5

10

37/0.40

3.53±0.10

4.07

56.5

6

9

37/0.45

4.25±0.10

3.26

69.5

8

8

133/0.29

5.18±0.10

2.28

99.7

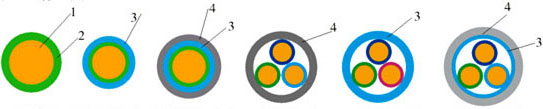

一、结构图(如图)





1 、镀镍铜线 2 、 PTFE 绝缘 3 、镀镍铜丝编织屏蔽 4 、 PTFE 生带或 PFA 护套
